屏蔽室中濾波器的設計原則，濾波器是屏蔽室中一種比較常見的屏蔽材料，濾波器，是一個連接器，具備濾波功能。大家都知道電磁兼容設計要考慮到三個方面，干擾源、傳播耦合路徑、敏感設備，處理好電磁兼容。而濾波連接器恰恰是處理耦合路徑的絕l佳方法之一。接下來由我為大家介紹屏蔽室中濾波器的設計原則：

l一、在設計和選擇濾波器時要特別注意下列幾個問題：

1、明確工作頻率和所需抑制的干擾頻率，如二者十分接近，則需要應用頻率特點十分陡峭的濾波器，才可以把兩種頻率分開；

2、濾波器連續通以最l大額定電流時，其溫升要低，以確保在該額定電流連續運行時，不破壞濾波器中器件的運行性能；

3、為使運行時的濾波器頻率特點與設計值相符合，要求與它連接的信號源阻抗和負載阻抗的數值等于設計時的規定值；

4、確保濾波器在高壓狀況下能夠穩定地運行；

5、濾波器務必具備屏蔽結構，屏蔽箱蓋和本體要有優良的電接觸-屏蔽機房，濾波器的電容引線應盡可能短，最l好選擇低引線短電感的穿心電容。

二、安裝濾波器時要特別注意以下幾點：

1、濾波器的接地導線上有很大的短路電流通過，會引起附加的電磁輻射，故應該對濾波器元件本身進行優良的屏蔽和接地處理；

2、電源線路濾波器應安裝在離設備電源入口盡可能挨近的地方，不可以讓未通過濾波器的電源線在設備框中迂回；

3、濾波器中的電容器引線應盡可能短，避免因引線感抗和容抗在較低頻率上諧振；

4、濾波器的輸入和輸出線不可以交叉，否則的話會因?yàn)闉V波器的輸入—輸出電容耦合通路引起串?dāng)_，進而降低濾波特性，一般的辦法是輸入和輸出端之間加隔板或屏蔽層。

以上濾波器屏蔽室體的設計原則就分享到這里了，屏蔽室中濾波器一般是低通濾波器，階次不是特別高，導致了其在3dB截止頻率點的下降衰減過渡帶不是很陡，一般是二階濾波。

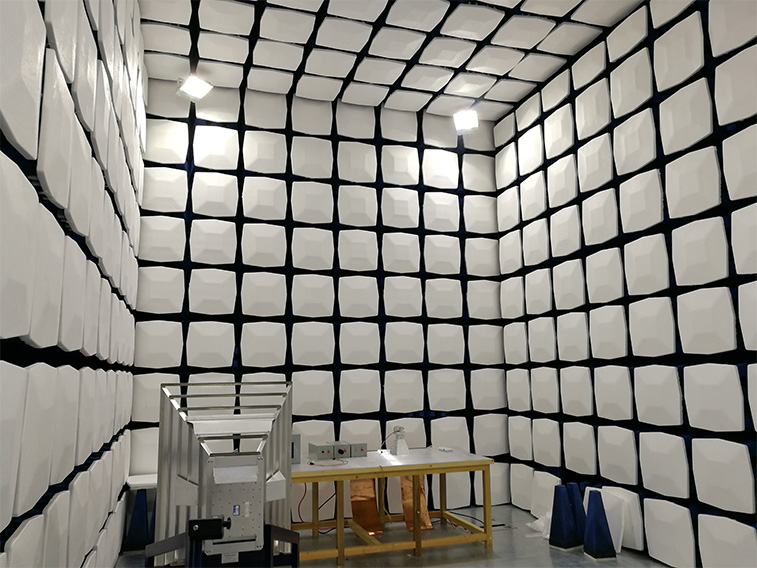

屏宇屏蔽設備生產各種屏蔽室、局放屏蔽室、屏蔽機房、電磁屏蔽房、電波暗室和微波暗室，歡迎前來選購。
