高頻屏蔽室是如何消除電磁干擾的
2021年02月19日 |

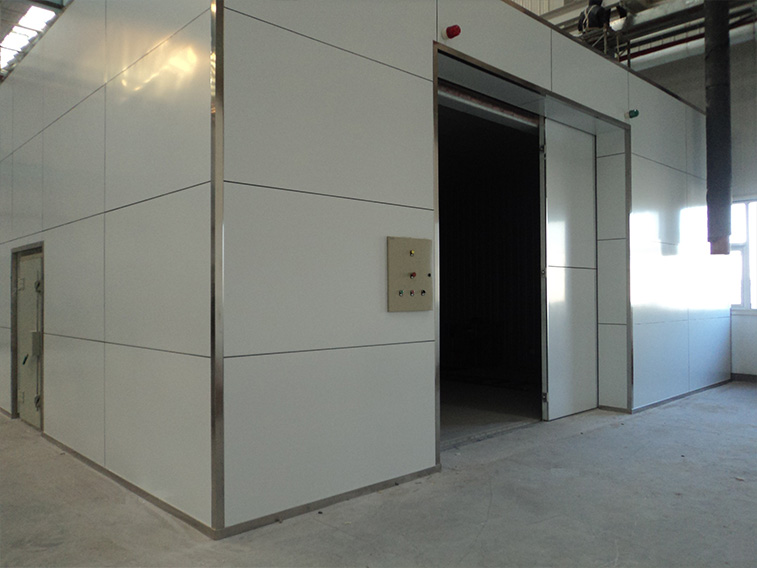

閱讀次數：1002電磁干擾（ElectromagneticInterference，EMI）是干擾電纜信號并降低信號完好性的電子噪音，EMI一般由電磁輻射發生源如馬達和機器造成。高頻屏蔽室主要用作一般信息保密防電磁干擾、計量檢測，便捷重新拆裝、外型美觀、內部豪華可按照客戶要求定做外型顏色。接下來由我為各位講解高頻屏蔽室是怎么消除電磁干擾的？
一、利用屏蔽技術減少電磁干擾。
為有效的的抑制電磁波的輻射和傳導及高次諧波引起的噪聲電流，在用變頻器驅動的電梯電動機電纜務必選用屏蔽電纜，屏蔽層的電導起碼為每相導線芯的電導線的1/10，且屏蔽層應可靠接地。控制電纜盡量使用屏蔽電纜；模擬信號的傳輸線應使用雙屏蔽的雙絞線；不一樣的模擬信號線應當單獨走線，有自己的屏蔽層。以減少線間的耦合，不能把不一樣的模擬信號放置于同一個公共返回線內；低壓數字信號線盡量使用雙屏蔽的雙絞線，也能夠使用單屏蔽的雙絞線。
二、利用接地技術消除電磁干擾。
要保證電梯控制柜中的全部設備接地良好，而粗的接地線。連接到電源進線接地點（PE）或接地母排上。尤其重要的是，連接到變頻器的任何電子控制設備都需要與其共地，共地時也應使用短和粗的導線。另外電機電纜的地線應直接接地或連接到變頻器的接地端子（PE）。
三、利用布線技術改善電磁干擾。
電動機電纜應單獨于其它電纜走線，另外應避免電機電纜與其它電纜長距離平行走線，以減少變頻器輸出電壓迅速變化而造成的電磁干擾；控制電纜和電源電纜交叉時，應盡量使它們按90°角交叉，另外務必用合適的線夾將電機電纜和控制電纜的屏蔽層固定到安裝板上。
四、利用濾波技術降低電磁干擾。
利用進線電抗器用作降低由變頻器造成的諧波，另外也可用作增加電源阻抗，并幫助吸收附近設備投入工作時造成的浪涌電壓和主電源的尖峰電壓。進線電抗器串接在電源和變頻器功率輸入端之間。當對主電源電網的情況不了解時，盡量加進線電抗器。在上述電路中還可以使用低通頻濾波器（FIR下同），FIR濾波器應串接在進線電抗器和變頻器之間。對噪聲敏感的環境中運行的電梯變頻器，選用FIR濾波器可以有效的減少來自變頻器傳導中的輻射干擾。
以上高頻屏蔽室是怎么消除電磁干擾就講解到這里了，高頻屏蔽室防電磁干擾有三項措施，即屏蔽、濾波和接地。
